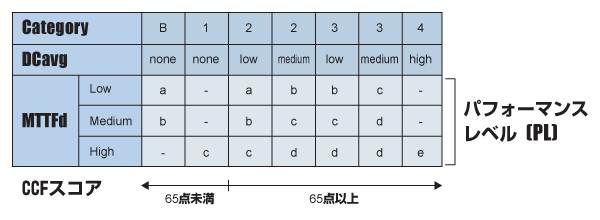

PL(パフォーマンスレベル)とPLr(要求性能レベル)

制御システムの安全関連部のアーキテクチャ(構造)による分類です。
カテゴリの要求事項はISO 13849-1：1999と基本的には同様ですが、新たにI(入力機器)、L(論理処理)、O(出力機器)の要素を用いて、それぞれのカテゴリの基本的なアーキテクチャ(構造)をより具体的に示しています。

システムが危険側故障にいたる平均時間です。
部品にはそれぞれ固有の寿命がありますが、実際にはどれだけ頻繁に使われたかによって決まるB10d(信頼性工学で10%のサンプルが危険側故障にいたるまでに要した操作回数)を考慮して算出します。
計算結果によってLow, Medium, Highの3通りに分類できます。

平均危険側故障時間 MTTFd(年)
Low：3年≦MTTFd＜10年
Medium：10年≦MTTFd＜30年
High：30年≦MTTFd≦100年

DCavgは「平均診断範囲」または「平均診断カバー率」といい、
安全関連システムが自己診断機能で危険側故障を検出できる率をあらわす指標です。
検出可能な危険側故障率 ÷ 全危険側故障率で算出します。
計算結果によってNone, Low, Medium, Highの4通りに分類されます。

平均診断範囲 DCavg
None：DC ＜ 60%
Low：60％≦ DC ＜ 90％
Medium：90％≦ DC ＜ 99％
High：99％≦ DC

CCFとは共通原因故障、つまり一つの原因による複数の箇所が故障することを指します。
こうした系統的な故障を防止する方策として、
予見可能な共通原因故障を低減させるための設計手順が採られたかどうか、
工学手法などから定められた値でスコア化してCCF耐性の高さを表します。
カテゴリ2以上のアーキテクチャにはスコア65点以上が要求されます。

• S1:軽傷
• S2:重傷

• F1:まれに発生か短時間
• F2:頻繁に発生するか長時間

• P1:ある条件で回避可能
• P2:ほとんど不可能
