NEW

非接触セーフティスイッチSS2-OX-3シリーズ

ステンレス
単体使用
リレー併用(条件有)

特徴	異常時にも確実に安全を確保する安全設計単体でPLdに対応 / 二重化して相互監視磁石のコード化で無効化を防止する非接触タイプ非接触方式で取付調整が容易機械的な磨耗･故障がなく高耐久悪環境下の使用も可能(IP69K) 堅牢なステンレスハウジング異物混入対策のレーザー印字

製品について問い合わせる

製品のご購入について

関連資料ダウンロード

アプリケーション事例

動画

形式

形式	安全出力		補助出力		ハウジング材質	価格(税別)
受注生産 SS2-OX-310	リレー	N.O.接点 x 1 N.C.接点 x 1	N.C.(SSR出力) x 1		SUS316L 相当 (ステンレス鋳鋼SCS16)	¥40,200(税別)
受注生産 SS2-OX-320			N.C.(PNPオープンコレクタ出力) x 1
受注生産 SS2-OX-330			N.C.(NPNオープンコレクタ出力) x 1

仕様

電源電圧	DC24V (-15%/+10%)
感応距離	12mm (定格) スイッチON (保証値) : 10mm　スイッチOFF (保証値) : 15mm　ヒステリシス : 2mm
内部ヒューズ	2A
使用環境温度	-25 – +60°C
タイプ/コード化レベル	4 / Low
MTTFd	＞100年
適合規格	ISO 13849-1, ISO 14119, IEC 60204-1, IEC 61508-1, IEC 61508-2, IEC 62061, IEC 60947-5-3, UL 60947-1, UL 60947-5-2, CSA C22.2 No. 60947-1, CSA C22.2 No. 60947-5-2, CE, RoHS

形式	SS2-OX-310	SS2-OX-320	SS2-OX-330
安全出力	N.O.接点 x 1 N.C.接点 x 1 (AC48V / 2A (誘導負荷) , DC30V / 2A (抵抗負荷) , DC5V / 10mA Min.)
補助出力 (x 1)	N.C. x 1 (SSR出力)	N.C. x 1 (PNPオープンコレクタ出力)	N.C. x 1 (NPNオープンコレクタ出力)
補助出力 (x 1)	DC24V 200mA Max.
接点構成
消費電流	60mA	215mA	60mA
セーフティリレーユニット	1N.O. + 1N.C.入力タイプの他社製品と接続可 / SM1-301と接続不可

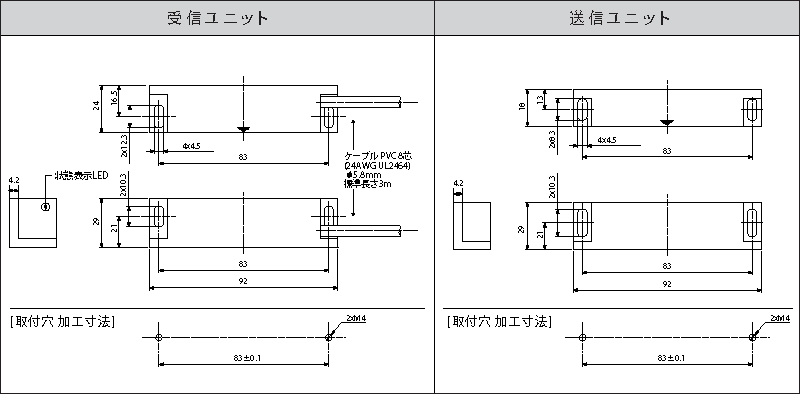

外形寸法	送信ユニット : 92 x 29 x 18 mm 受信ユニット : 92 x 29 x 24 mm		外形図
重量	送信ユニット : 190ｇ受信ユニット : 370ｇ
保護構造	IP69K
PL	単体使用 (1台): PLd (安全カテゴリ3), SIL 2 1N.O.+1N.C.入力リレーユニットと併用 (1台): 安全レベルはシステム全体の評価による		動作・取付例
